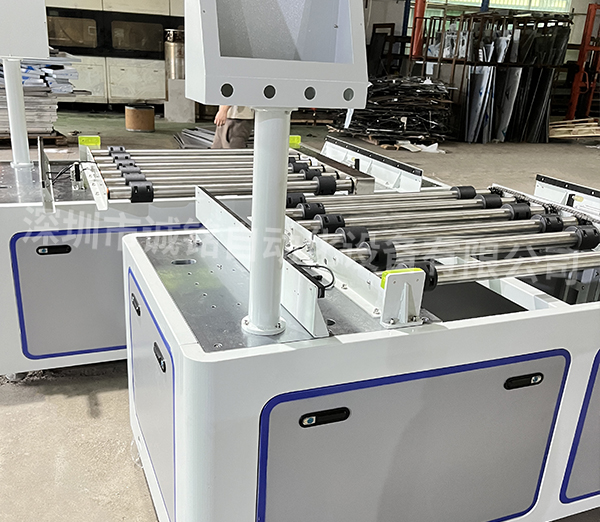

倍速链流水线多用于产品工装板循环输送、整线回流布局，直线段输送稳定性高，但转向段是整线结构容易卡顿、跑偏、异响、积放失效的薄弱位置。合理的转向段结构设计，是保障工装板顺畅换向、保证节拍连续、降低故障率的核心关键，适配电子电器、储能、家电、汽配等批量组装生产线。

转向半径合理化设计是基础原则。倍速链不同于普通平顶链，依靠链条滚轮摩擦带动工装板移动，转向半径过小会导致工装板内外侧线速度差过大，出现卡板、翘边、打滑、偏移等问题。常规轻型工装板转向半径建议控制在工装宽度的1.2至1.5倍，重载工装、大尺寸产品需进一步放大半径，降低换向时的挤压阻力，避免工装板卡滞堵线，保障输送流畅性。

内外轨差速补偿结构设计。转向过程中工装板外侧行走距离大于内侧，无差速结构会造成滚轮滑动摩擦加剧、链条受力不均，长期运行易磨损跳齿。标准转向段需采用内外轨分层高度差、弧形导向限位结构，配合滚轮自由差速转动，自适应抵消内外侧行程差。同时外侧轨道适度抬高，形成微小倾角，利用重力辅助工装板贴合导向边，杜绝跑偏、斜走、卡边现象。

导向限位与防脱结构配置。转向段需要加装弧形导向护栏、限位挡边，护栏弧度需顺滑过渡，无尖角、无台阶，避免刮擦工装板边角。导向间隙严格控制，间隙过大会导致工装板摆动偏移，影响后续工位定位精度；间隙过小会产生摩擦阻力，引发卡顿异响。重载工况需加装耐磨聚氨酯导向条，降低磨损噪音，延长结构使用寿命。同时设置防脱卡位结构，杜绝高速输送时工装板跳出轨道。

链条与承载结构强化设计。转向段链条弯折频次高、受力集中，是链条磨损快的区域。结构设计上需选用加厚耐磨倍速链条，搭配弧形托轨、圆弧过渡链轮，避免链条硬折、卡死。链轮同心度、水平度严格校准，保证链条运转平顺，减少抖动冲击。重载流水线转向段需增加辅助支撑托轮，分散工装板压力，防止轨道变形下沉。

降噪与积放适配设计。转向段是流水线主要噪音来源，设计时需采用静音滚轮、耐磨软性接触结构，减少金属硬摩擦噪音。针对需要积放暂停的生产线，转向段避免布置阻挡、顶升机构，保持纯输送结构，保证积放状态下工装板可顺畅缓冲换向，不堵板、不堆料。同时预留维护空间，方便后期链条张紧、轨道清洁、配件更换。

整体而言，倍速链转向段设计核心是放大合理转弯半径、做好差速补偿、强化导向限位、优化承载降噪结构，从源头解决卡板、跑偏、异响、磨损等常见问题，保障流水线长期连续稳定运行。
