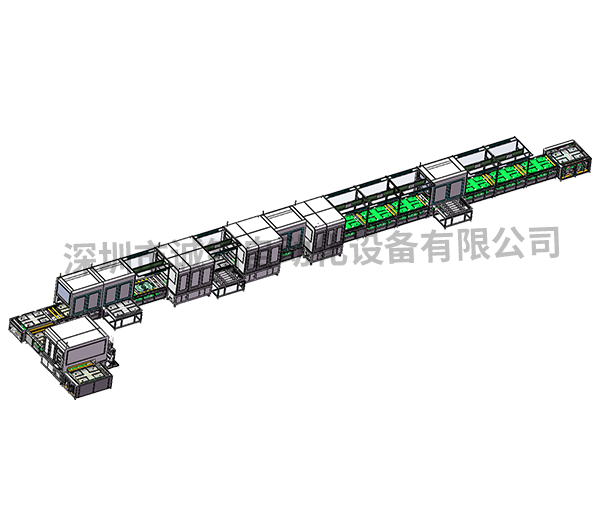

工作站式自动化装配线配合倍速链流水线,将电机的转子,电机的定子、电机的总成装配相结合,使得生产现场更规整,大大减少了人工按劳付酬强度,新能源电机装配线,采用机器人和输送线相结合实现电机转子,定子及总成的搬运和翻转,是一种的自动化流水线,电机装配线采用力和位移的监控,配合光栅的使用,带来稳定的自动化生产。
电机装配线组成:装配线线体、装配工作站、风扇、压机和拧紧机等。每1.5米作为一个工位,全线大约20个工位,根据产品结构而设定。线体驱动部分由气压站、升台、降台、上拉杆、下拉杆和电气组成,升台和降台在线体两端,由气缸带动上下升降,把运载小车送到上下线体,上下拉杆由气缸带动前后运动,其上转爪带动小车前进。装配线体完成一次循环需要90秒,与压装机互锁联动,每个气压机配有光栅,以及力和位移的检测,提高产品的质量和生产效率,使生产更稳定。
